乾式金物＞アングル関係

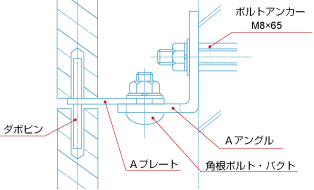

Aアングル・Aプレート（一般断面図）
A寸法表
プレート 3-43 3-48 3-60 4-40 4-50 4-55 4-60 4-70 4-80
アングル
4-30 43→47 48→52 60→63 37→43 47→53 52→58 57→63 67→73 77→83
4-35 42→52 47→59 59→71 37→48 47→58 52→63 57→68 67→78 77→88
4-40

42→57

 47→63 59→74 37→53 47→63 52→68 57→73 67→83 77→93
4-50 53→67 53→73 60→84 37→63 47→73 52→78 57→83 67→93 77→103
4-60 63→77 63→83 70→94 47→73 57→836 62→88 67→93 77→103 87→113
4-70 73→87 73→93 80→104 57→83 67→93 72→98 77→103 87→113 97→123
4-80 83→97 83→103 90→114 67→93 77→103 852→108 87→113 97→123 107→133
4-90 93→107 93→113 100→124 77→103 87→113 92→118 97→123 107→133 117→143

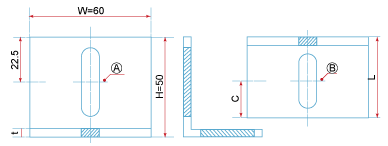

Aアングル
Aアングル t W H L A B C
4-30 4 60 50 30 9×35 9×16 16.5
4-35 4 60 50 35 〃 9×23 16.5
4-40 4 60 50 40 〃 9×27 18.5
4-50 4 60 50 50 〃 9×35 22.5
4-60 4 60 50 60 〃 〃 〃
4-70 4 60 50 70 〃 〃 〃
4-80 4 60 50 80 〃 〃 〃
4-90 4 60 50 90 〃 〃 〃
5-40 5 60 50 40 〃 9×27 18.5
5-60 5 60 50 60 〃 9×35 23.0

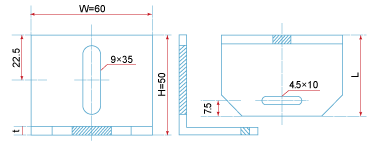

Bアングル
Bアングル t W H L Bアングル t W H L
3-30 3 60 50 30 4-40 4 60 50 40
3-35 3 60 50 35 4-45 4 60 50 45
3-40 3 60 50 40 4-50 4 60 50 50
3-45 3 60 50 45 4-55 4 60 50 55
3-50 3 60 50 50 4-60 4 60 50 60
3-55 3 60 50 55
3-60 3 60 50 60


Zアングル
材質 サイズ 縮尺
SUS304 6×60×55×45×60 1/1
